تیوب استیل 316

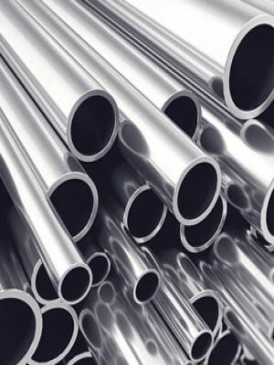

تیوب استیل چیست؟
تیوب استیل یا Stainless Steel Tube یک مقطع توخالی ساخته شده از فولاد ضد زنگ است که معمولا بر اساس قطر خارجی و ضخامت دیواره معرفی می شود. این محصول به دلیل مقاومت در برابر خوردگی، استحکام مناسب و قابلیت تولید با تلرانس ابعادی دقیق، در صنایع مختلف استفاده می شود.
تیوب های استنلس استیل می توانند گرد، مربع یا مستطیل باشند و در انواع درزدار و بدون درز تولید شوند. انتخاب نوع مناسب به عواملی مانند فشار کاری، میزان خورندگی محیط، دقت ابعادی مورد نیاز و شرایط کاربردی بستگی دارد.
انواع تیوب استنلس استیل
تیوب استنلس استیل را می توان از جنبه های مختلفی دسته بندی کرد. روش تولید و گرید آلیاژی، دو مورد از مهم ترین معیارها برای تقسیم بندی این محصولات هستند.
از نظر روش ساخت، تیوب های استیل در دو گروه اصلی بدون درز یا مانیسمان و درزدار جای می گیرند. از نظر آلیاژ نیز گریدهای مختلفی وجود دارند که 304 و 316 از رایج ترین آن ها هستند.
تیوب استیل مانیسمان بدون درز
تیوب استیل مانیسمان یا بدون درز فاقد خط جوش در امتداد بدنه است. این محصول معمولا از یک شمش یا مقطع توپر تولید می شود که پس از سوراخ کاری و انجام مراحل نورد یا کشش، به ابعاد مورد نظر می رسد.
عدم وجود درز جوش باعث می شود این نوع تیوب برای کاربردهایی که فشار بالاتر و شرایط کاری حساس تری دارند، مورد توجه قرار گیرد. تیوب های بدون درز در سیستم های فشار بالا و برخی تجهیزات دقیق کاربرد دارند.
مراحل تولید پیچیده تر معمولا باعث افزایش هزینه تیوب مانیسمان نسبت به نمونه های درزدار می شود و به همین دلیل، قیمت تیوب استیل مانیسمان گرانتر از درزدار است. همچنین انتخاب تیوب بدون درز صرفا به دلیل کیفیت بالاتر منطقی نیست و باید با توجه به الزامات واقعی پروژه انجام شود.
تیوب استیل درزدار
تیوب استیل درزدار از شکل دهی و جوشکاری ورق استیل تولید می شود. لبه های ورق پس از تبدیل شدن به مقطع لوله ای به یکدیگر جوش داده شده و در ادامه، سطح محل جوش و ابعاد محصول تکمیل و کنترل می شوند.
روش های مختلفی مانند جوشکاری TIG، لیزری و فرکانس بالا در تولید تیوب های جوشی استفاده می شوند. نوع فرآیند تولید و عملیات تکمیلی می تواند بر کیفیت سطح و خواص ناحیه جوش تاثیر بگذارد.
از مزایای تیوب درزدار می توان به هزینه تولید کمتر، تنوع ابعادی و امکان تولید در طول های بلند اشاره کرد. این محصولات معمولا برای کاربردهای کم فشار تا فشار متوسط و همچنین مصارف سازه ای و عمومی گزینه مناسبی هستند.
تیوب استیل گرید 304
تیوب استیل 304 یکی از پرکاربردترین محصولات ساخته شده از فولاد زنگ نزن آستنیتی است. ترکیب کروم و نیکل در این گرید، مقاومت مطلوبی در برابر خوردگی و اکسیداسیون ایجاد می کند.
ترکیب شیمیایی متداول گرید 304 شامل حدود 18 تا 20 درصد کروم و 8 تا 10.5 درصد نیکل است. به همین دلیل، این گرید در بسیاری از محیط های صنعتی و کاربردهای عمومی عملکرد مناسبی دارد.
تیوب استیل 304 به دلیل شکل پذیری و قابلیت جوشکاری مناسب در صنایع غذایی، تجهیزات آشپزخانه، سازه های معماری و تجهیزات صنعتی استفاده می شود. با این حال، قرار گرفتن مداوم در معرض محیط های حاوی کلرید می تواند مقاومت خوردگی آن را تحت تاثیر قرار داده و تضعیف کند.

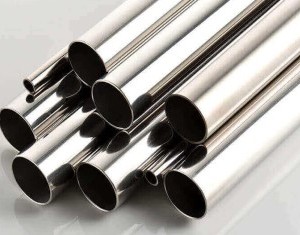

تیوب استنلس استیل 316
تیوب استنلس استیل 316 از خانواده فولادهای زنگ نزن آستنیتی است و نسبت به گرید 304، میزان عنصر مولیبدن در ترکیب شیمیایی آن بیشتر است. وجود این عنصر، مقاومت آلیاژ را به ویژه در برابر خوردگی حفره ای و شکافی در محیط های حاوی کلرید افزایش می دهد و یکی از عوامل گرانتر بودن قیمت تیوب استیل 316 نسبت به گرید 304 است.
به همین دلیل، تیوب 316 در محیط های دریایی، صنایع شیمیایی، تجهیزات دارویی و برخی سیستم های فرآیندی حساس کاربرد دارد. البته انتخاب این گرید باید بر اساس نوع ماده، دمای کاری و شرایط دقیق محیط انجام شود.
استفاده از استیل 316 در محیط هایی که گرید 304 عملکرد مناسبی دارد، ممکن است صرفا هزینه خرید را افزایش دهد. در مقابل، استفاده از 304 در محیط های بسیار خورنده نیز می تواند عمر مفید تجهیزات را کاهش دهد.
مشخصات تیوب استیل 316
تیوب استیل 316 علاوه بر گرید و ترکیب شیمیایی، بر اساس مشخصات ابعادی نیز انتخاب می شود. قطر خارجی، ضخامت دیواره و طول محصول از مهم ترین پارامترهایی هستند که باید پیش از خرید تیوب استیل مشخص شوند.
تیوب های استیل معمولا بر اساس قطر خارجی واقعی یا Outside Diameter معرفی می شوند. ضخامت دیواره نیز به طور مستقیم بر قطر داخلی، وزن و استحکام مکانیکی محصول تاثیر می گذارد.
مهم ترین مشخصات ابعادی تیوب استیل 316 عبارتند از:
- قطر خارجی یا OD
- ضخامت دیواره یا Wall Thickness
- قطر داخلی یا ID
- طول شاخه
- شکل سطح مقطع: گرد، مربع یا مستطیل
- تلرانس قطر و ضخامت
در تیوب های گرد، قطر داخلی از اختلاف قطر خارجی و دو برابر ضخامت دیواره به دست می آید. بنابراین، دو تیوب با قطر خارجی یکسان اما ضخامت متفاوت، قطر داخلی و وزن متفاوتی خواهند داشت.
استانداردهای تیوب استیل
رایج ترین استانداردهای مورد استفاده برای تیوب های استیل شامل ASTM A312، ASTM A554 و EN 10217 هستند که الزامات مهمی مانند استحکام مکانیکی، تلرانس های ابعادی و کیفیت سطح را مشخص می کنند. رعایت این استانداردها به انتخاب تیوب مناسب برای هر کاربرد کمک کرده و تضمین می کند که محصول نهایی از مقاومت به خوردگی مطلوب و عملکرد مناسب در شرایط کاری مختلف برخوردار باشد.
کاربرد Stainless Steel Tube
Stainless Steel Tube به دلیل مقاومت در برابر خوردگی، استحکام مکانیکی و تنوع گرید و ابعاد، در حوزه های صنعتی و غیرصنعتی کاربرد گسترده ای دارد. نوع تیوب مورد استفاده در هر صنعت با توجه به شرایط عملیاتی و الزامات فنی انتخاب می شود.
مهم ترین کاربردهای تیوب استنلس استیل عبارتند از:
- صنایع غذایی و آشامیدنی
- تجهیزات دارویی و پزشکی
- صنایع نفت، گاز و پتروشیمی
- صنایع شیمیایی
- سیستم های انتقال سیالات و گازها
- مبدل های حرارتی
- تجهیزات ابزار دقیق
- صنایع دریایی
- ساخت سازه و تجهیزات صنعتی
- صنایع خودروسازی و حمل و نقل
قیمت تیوب استیل
قیمت تیوب استیل به مجموعه ای از مشخصات فنی و شرایط بازار وابسته است و نمی توان برای تمام محصولات یک نرخ ثابت در نظر گرفت. تفاوت در گرید، ابعاد و روش تولید می تواند اختلاف قابل توجهی در قیمت ایجاد کند.
مهم ترین عوامل موثر بر قیمت تیوب استیل عبارتند از:
- گرید تیوب
- قطر خارجی
- ضخامت دیواره
- وزن شاخه
- درزدار یا بدون درز بودن
- کیفیت سطح
- استاندارد و برند تولیدکننده
- قیمت مواد اولیه
- نرخ ارز
- شرایط عرضه و تقاضا
خرید تیوب استیل 316
خرید تیوب استیل 316 باید با بررسی دقیق شرایط کاربری انجام شود. قطر، ضخامت، طول و نوع تولید محصول باید با نیاز فنی پروژه مطابقت داشته باشد.
پیش از ثبت سفارش، بهتر است مشخصات سرویس نیز بررسی شود. نوع سیال، میزان وجود یونهای کلرید، دمای عملیاتی و فشار سیستم از جمله عواملی هستند که می توانند در انتخاب محصول موثر باشند.
هنگام خرید تیوب استیل 316 به نکات زیر توجه کنید:
- اطمینان از گرید واقعی متریال
- بررسی ابعاد و ضخامت تیوب
- انتخاب نوع درزدار یا مانیسمان
- کنترل کیفیت سطح
- بررسی استاندارد تولید
- درخواست گواهی متریال در پروژه های حساس
- توجه به کاربرد و شرایط بهره برداری
تفاوت لوله و تیوب چیست؟
لوله یا Pipe و تیوب یا Tube هر دو مقاطع توخالی هستند، اما از نظر نحوه اندازه گذاری، شکل سطح مقطع و کاربرد تفاوت هایی دارند. شباهت ظاهری لوله و تیوب، به ویژه در محصولات با مقطع گرد، گاهی باعث می شود این دو محصول به اشتباه یکسان در نظر گرفته شوند.
یکی از اصلی ترین تفاوت ها، نحوه بیان ابعاد است. تیوب معمولا بر اساس قطر خارجی واقعی و ضخامت دیواره معرفی می شود، در حالی که لوله با اندازه اسمی یا NPS و رده یا Schedule مشخص می شود.
برای مثال، تیوب 4 اینچ دارای قطر خارجی واقعی 4 اینچ است، اما قطر خارجی یک لوله با سایز اسمی NPS 4 برابر با 4.5 اینچ است. به همین دلیل، سایز اسمی یک لوله لزوما با قطر خارجی واقعی آن برابر نیست.
از دیگر تفاوت های مهم لوله و تیوب می توان به موارد زیر اشاره کرد:
- شکل سطح مقطع: لوله معمولا دارای مقطع کاملا گرد است، اما تیوب می تواند گرد، مربع، مستطیل یا بیضی باشد.
- نحوه تعیین سایز: تیوب بر اساس ابعاد خارجی واقعی و ضخامت دیواره مشخص می شود، در حالی که برای لوله از سیستم NPS و Schedule استفاده می شود.
- کاربرد: لوله بیشتر برای انتقال آب، نفت، گاز و سایر سیالات به کار می رود، اما تیوب علاوه بر انتقال سیال در کاربردهای ساختاری، تجهیزات تحت فشار و سیستم های ابزار دقیق نیز استفاده می شود.
- تنوع ابعاد: لوله ها در سایزهای بسیار بزرگ تری نسبت به اغلب تیوب ها تولید می شوند.
- سفارشی سازی: تیوب ها در برخی کاربردها می توانند با ابعاد موردنیاز پروژه تولید شوند، اما ابعاد لوله ها معمولا از استانداردهای مشخص پیروی می کنند.
- نحوه کنترل ابعاد: تیوب ها معمولا با تلرانس دقیق تری تولید می شوند، زیرا در بسیاری از کاربردهای مکانیکی و صنعتی، اندازه خارجی و یکنواختی ضخامت اهمیت زیادی دارد.
