کانکتور استیل
کانکتور استیل یکی از اجزای بسیار کاربردی و مهم در سیستم های لوله کشی است که برخورداری آن از کیفیت مطلوب می تواند تا حد زیادی بر مقاومت، کیفیت اتصال و ایمنی سیستم پایپینگ اثرگذار باشد.
کانکتورهای استنلس اسنیل در انواع مختلفی از نظر کاربری، سایز و برند در بازار موجود هستند و انتخاب صحیح مناسب ترین کانکتور متناسب با لوله های مورد استفاده، یک چالش اساسی و بسیار مهم در صنعت است.
در این صفحه می توانید قیمت کانکتور استیل را در انواع مختلف مشاهده کنید و همراه با بررسی مشخصات فنی محصولات، مناسب ترین انتخاب را داشته باشید.
لیست قیمت کانکتور استیل
قیمت کانکتور استیل به ازای هر عدد از این محصولات در انواع مختلف به شرح زیر است:
- سه راهی استیل بین 240.000 تومان تا 10.000.000 تومان
- زانو استیل بین 210.000 تومان تا 5.000.000 تومان
- بوشن استیل بین 50.000 تومان تا 735.000 تومان
- مغزی استیل بین 180.000 تومان تا 1.800.000 تومان
کانکتور استیل چیست؟
کانکتور استیل یا Stainless Steel Connectors مجموعه ای از اتصالات ضد زنگ هستند که معمولا از جنس استیل گرید 316 ساخته می شوند و برای ایجاد اتصال، تغییر مسیر، ایجاد انشعاب یا تکمیل یک مسیر از سیستم پایپینگ استفاده می شوند.
استیل 316 مقاومت به خوردگی و زنگ زدگی بسیار خوبی دارد و به همین دلیل می توانید از کانکتورهای استیل برای لوله کشی ها در انواع محیط های خورنده و اسیدی یا صنعتی استفاده کنید. با این حال، حتما باید قبل از استفاده، نوع سیال، شرایط سرویس، فشار و دمای کاری و نیز روش اتصال به خوبی توسط افراد متخصص مورد بررسی قرار گیرد.
کارایی و عملکرد کانکتورهای استنلس استیل علاوه بر کیفیت ساخت یا جنس متریال، به طراحی قطعه، دقت رزوه ها و نوع ماشین کاری آنها بستگی دارد و همگی این موارد به نوعی بر قیمت کانکتور استیل اثر می گذارند.

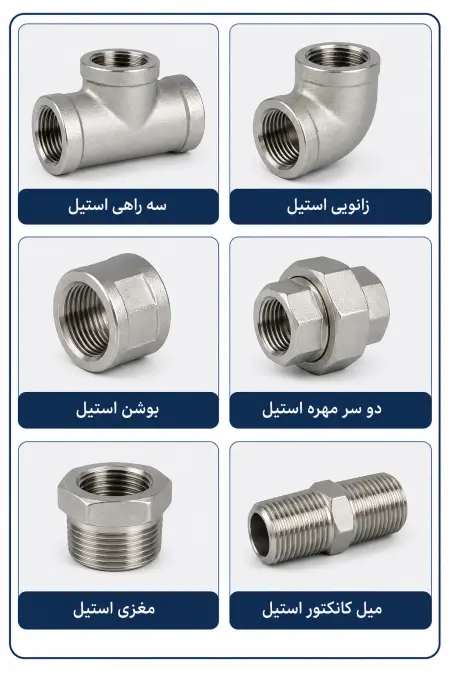

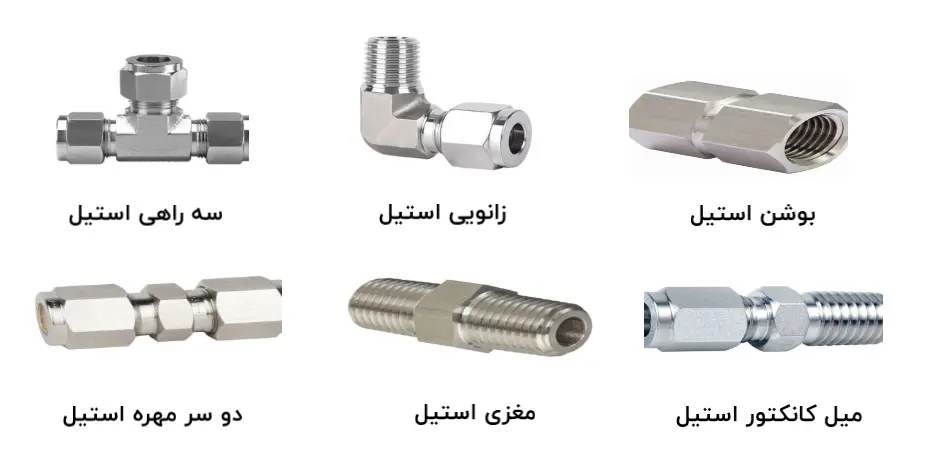

انواع کانکتور استنلس استیل
کانکتورهای استنلس استیل بر اساس شکل ظاهری و کاربردشان به انواع مختلفی تقسیم می شوند که مهم ترین آنها عبارت اند از:
- سه راهی استیل یا tee connector
- زانویی استیل یا elbow
- بوشن استیل یا coupling
- دو سر مهره استیل یا union connector
- مغزی استیل یا hex nipple
- میل کانکتور استیل یا male connector

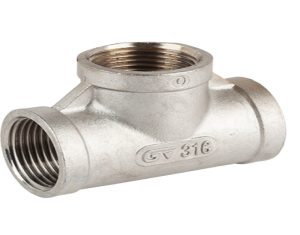

سه راه استیل
این نوع کانکتور برای ایجاد انشعاب در مسیر لوله کشی و هدایت جریان سیال به دو مسیر مجزا استفاده می شود. سایز سه راه استیل باید متناسب با قطر لوله خط اصلی و انشعاب های خروجی باشد. درون این نوع اتصالات رزوه کاری شده است تا به راحتی با اتصال پیچی به لوله ها متصل شوند و یک اتصال مقاوم را ایجاد نمایند.

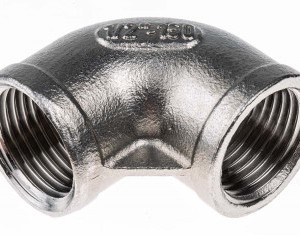

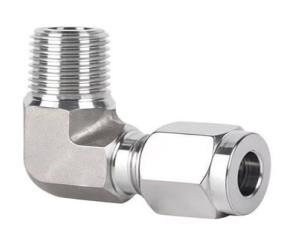

زانو استیل
زمانی که امکان طراحی مسیر لوله کشی مستقیم از نقطه ای به نقطه دیگر وجود ندارد، از طریق استفاده از زانو استیل، مسیر خط لوله را تغییر می دهند. شکل هندسی زانویی استیل بر نحوه عبور سیالات و افت فشار موضعی اثرگذار است.

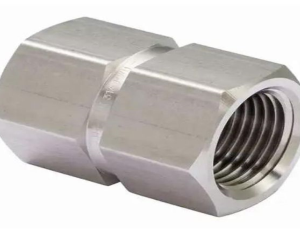

بوشن استیل
بوشن های استیل نوعی اتصال female محسوب می شوند که برای متصل کردن دو لوله رزوه دار با انتهای male مورداستفاده قرار می گیرند. بوشن استیل زمانی اهمیتش پر رنگ می شوند که نیاز باشد بدون تغییر در مسیر، طول خط لوله افزایش یابد.
دو سر مهره استیل
در نقاطی از سیستم پایپینگ که دسترسی برای تعمیرات یا جداسازی آسان اتصالات اهمیت داشته باشد، دو سر مهره استیل به کار برده می شود. ساختار مهره ای این نوع کانکتور امکان باز کردن اتصال را ساده تر می کند و نیاز به چرخاندن لوله یا سایر اجزای ثابت مجموعه را کاهش می دهد.

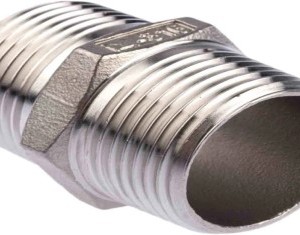

مغزی استیل
مغزی استنلس استیل با داشتن رزوه خارجی در دو طرف، برای اتصال دو قطعه female یا برقراری ارتباط میان تجهیزات رزوه ای استفاده می شود. ابعاد فشرده مغزی استیل باعث می شود در بسیاری از نقاطی که فضای نصب محدود است، نسبت به اتصالات حجیم تر گزینه مناسبی باشد.
میل کانکتور استیل
وقتی نصب یک رابط کوتاه برای ایجاد اتصال بین دو بخش اثرگذار نباشد و به وجود یک عضو رزوه دار نیاز باشد، میل کانکتور استیل بهترین انتخاب است. طول، قطر و مشخصات رزوه این قطعه باید بر اساس فاصله میان اجزا و نحوه مونتاژ مجموعه انتخاب شود تا اتصال بدون ایجاد تنش اضافی روی قطعات شکل گیرد.
مقایسه Stainless Steel Connectors
| نوع کانکتور | کاربرد اصلی | نوع اتصال | قابلیت جداسازی و سرویس | تاثیر روی مسیر | قیمت |
| سه راه | ایجاد انشعاب از خط اصلی |
رزوه ای |
متوسط | ایجاد یک مسیر فرعی | متوسط |
| زانویی | تغییر جهت لوله |
رزوه ای |
متوسط | تغییر جهت و ایجاد افت فشار موضعی | متوسط |
| بوشن | اتصال دو قطعه رزوه ای | female به female | خوب | حفظ امتداد خط | اقتصادی |
| دو سر مهره | اتصال تجهیزات و بخش های قابل سرویس |
رزوه ای با مهره |
بسیار خوب | بدون نیاز به چرخاندن کل مجموعه هنگام باز کردن | متوسط تا گران |
| مغزی | اتصال دو قطعه female | male به male | خوب | اتصال مستقیم و کم حجم | اقتصادی |
| میل کانکتور | ایجاد اتصال با فاصله یا طول مشخص | رزوه ای | خوب | ایجاد فاصله مشخص بین دو نقطه اتصال | اقتصادی تا متوسط |
بهترین برندهای کانکتور استیل موجود در بازار
هنگام خرید کانکتور استیل، صرفا انتخاب برندهای معروف معیار مناسبی نیست. بلکه کیفیت و گرید متریال، دقت رزوه کاری، تلرانس ابعادی و کیفیت ماشین کاری اهمیت بیشتری دارند.
برای کاربردهای صنعتی بهتر است محصولی انتخاب شود که مشخصات متریال و ابعادی آن شفاف باشد و امکان تطبیق آن با شرایط کاری، نوع سیال و سایر اجزای سیستم وجود داشته باشد.
برخی از بهترین برندهای کانکتورهای استیل موجود در بازار شامل موارد زیر می شوند:
- Swagelok
- Parker
- DK-LOK
- FITOK
- Hy-Lok
- Superlok
