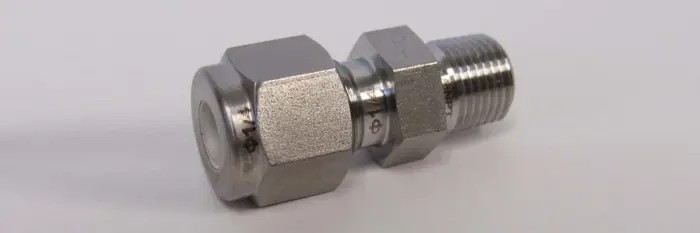

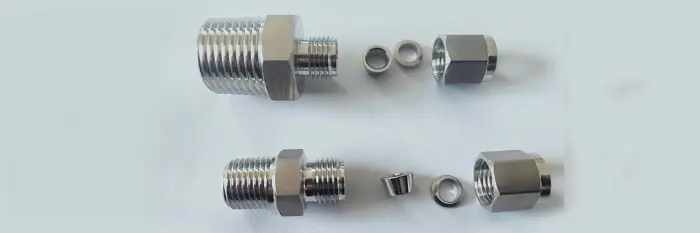

میل کانکتور (Male Connector) چیست؟
میل کانکتور از خانواده اتصالات کانکتور استیل، نوعی فیتینگ مورد استفاده در سیستم های لوله کشی، ابزار دقیق، هیدرولیک و انتقال سیالات است که برای اتصال یک تیوب به یک پورت یا اتصال دارای رزوه مادگی به کار می رود. ویژگی اصلی این قطعه، وجود رزوه خارجی (Male Thread) در یک سمت آن است که داخل رزوه مادگی قطعه مقابل قرار می گیرد و امکان ایجاد یک اتصال مکانیکی مطمئن را فراهم می کند.
در مدل های مورد استفاده برای تیوب، یک سمت اتصال معمولا برای نگه داشتن و آب بندی تیوب طراحی شده و سمت دیگر دارای رزوه نر است. به همین دلیل، در بازار ممکن است این قطعه با عنوان اتصال نر یا یکسر مهره نیز شناخته شود. طراحی دقیق بدنه و رزوه باعث می شود بتوان از آن برای برقراری ارتباط بین تیوب و تجهیزاتی مانند شیر، منیفولد، گیج، سنسور یا سایر اجزای رزوه دار استفاده کرد.
یکی از نکات مهم هنگام انتخاب این نوع فیتینگ، هماهنگی رزوه دو قطعه است. برای مثال، رزوه های NPT، BSP و متریک از نظر هندسه و مشخصات با یکدیگر یکسان نیستند و صرفا مشابه بودن اندازه اسمی آنها به معنای سازگاری نیست. NPT دارای زاویه رزوه 60 درجه است، در حالی که رزوه های خانواده BSP بر پایه زاویه 55 درجه طراحی شده اند. بنابراین استاندارد و سایز رزوه باید قبل از خرید با مشخصات پورت مقابل تطبیق داده شود.
کاربرد های میل کانکتور (اتصال نر)
اتصال نر (Male Connector) زمانی اهمیت پیدا می کند که لازم باشد یک تیوب یا خط انتقال سیال به یک تجهیز یا بخش رزوه دار سیستم متصل شود. به دلیل تنوع در سایز، نوع رزوه، متریال و طراحی، این قطعات در سیستم های مختلف صنعتی مورد استفاده قرار می گیرند.
مهم ترین کاربرد های میل کانکتور عبارتند از:
- سیستم های ابزار دقیق: اتصال تیوب های ابزار دقیق به شیرها، منیفولدها، گیج های فشار، سنسورها و تجهیزات اندازه گیری.
- سیستم های هیدرولیک: ایجاد اتصال مطمئن بین تیوب یا شیلنگ و اجزای دارای پورت رزوه دار، به ویژه در مدارهایی که فشار کاری بالایی دارند.
- صنایع نفت، گاز و پتروشیمی: استفاده در خطوط انتقال سیالات، تجهیزات فرآیندی و سیستم های ابزار دقیق که مقاومت در برابر خوردگی و آب بندی مناسب اهمیت زیادی دارد.
- صنایع شیمیایی: اتصال اجزای سیستم های انتقال مواد شیمیایی با استفاده از متریال مناسب برای محیط کاری.
- سیستم های پنوماتیک: اتصال تیوب های انتقال هوا یا گاز به شیرها و تجهیزات پنوماتیک.
- تاسیسات و سیستم های آب و سیالات: ایجاد اتصال بین لوله، تیوب، شیر و سایر اجزای رزوه دار.
انواع میل کانکتور
میل کانکتورها را می توان بر اساس شکل، نوع اتصال تیوب، جنس و استاندارد رزوه دسته بندی کرد. این تنوع باعث می شود یکسر مهره برای شرایط مختلف نصب و انواع سیستم های انتقال سیال قابل استفاده باشد.
انواع میل کانکتور از نظر شکل
میل کانکتور مستقیم:
رایج ترین طراحی برای اتصال مستقیم تیوب به یک پورت رزوه دار است. این مدل مسیر عبور سیال را تغییر نمی دهد و در نصب های ساده و فضاهایی که نیازی به تغییر جهت خط وجود ندارد استفاده می شود.
میل کانکتور زانویی:
در مواردی که مسیر تیوب باید تغییر جهت دهد، مدل زانویی مورد استفاده قرار می گیرد. طراحی زاویه دار آن می تواند به کاهش فضای مورد نیاز برای نصب کمک کند و در پنل های ابزار دقیق و مدارهای هیدرولیکی کاربرد دارد.
میل کانکتور سه راهی:
برای ایجاد انشعاب در مسیر انتقال سیال استفاده می شود. این نوع اتصال نر در سیستم هایی کاربرد دارد که لازم است یک مسیر به دو شاخه تقسیم شود یا جریان میان چند خط توزیع شود.
انواع میل کانکتور بر اساس نوع اتصال و رزوه
نوع رزوه یکی از مهم ترین مشخصات فنی این اتصالات است. برخی از استانداردهای متداول عبارتند از:
| نوع رزوه | ویژگی اصلی | کاربرد متداول |
| NPT | رزوه مخروطی با زاویه 60 درجه | سیستم های سیالات، گاز و تجهیزات صنعتی |
| BSPT | رزوه مخروطی با زاویه 55 درجه | سیستم های لوله کشی و تجهیزات صنعتی |
| BSPP / G | رزوه استوانه ای | اتصالات با آب بندی توسط واشر |
| Metric | رزوه بر اساس ابعاد میلی متری | تجهیزات و سیستم های صنعتی و ابزار دقیق |
| UNF / UNS | رزوه های خانواده Unified | کاربردهای خاص صنعتی، خودرویی و تجهیزات تخصصی |
NPT و BSPT را نباید صرفا به دلیل شباهت ظاهری با یکدیگر جایگزین کرد؛ اختلاف در زاویه، گام و هندسه رزوه می تواند باعث درگیری نامناسب و نشتی شود. بنابراین اتصال نر باید دقیقا مطابق استاندارد پورت مادگی انتخاب شود.
انواع میل کانکتور بر اساس جنس
استنلس استیل یکی از متریال های پرکاربرد برای ساخت اتصالات تیوب و میل کانکتور است. گریدهایی مانند 304 و 316 در بسیاری از کاربردهای صنعتی مورد استفاده قرار می گیرند و انتخاب میان آنها باید بر اساس شرایط محیطی و نوع سیال انجام شود. برای محیط هایی که احتمال تماس با مواد خورنده یا کلریدها وجود دارد، گریدهای مقاوم تر مانند 316 و 316L می توانند گزینه مناسب تری باشند.
علاوه بر استیل، این اتصالات ممکن است از موادی مانند برنج، فولاد کربنی، فولاد آلیاژی و سایر آلیاژهای مهندسی نیز تولید شوند. انتخاب جنس باید با فشار، دما، نوع سیال و شرایط خوردگی محیط هماهنگ باشد.
قیمت میل کانکتور
قیمت میل کانکتور عدد ثابتی ندارد و به مجموعه ای از مشخصات فنی و تجاری محصول وابسته است. جنس بدنه، گرید استیل، ابعاد، نوع رزوه، دقت ساخت، طراحی اتصال و فشار قابل تحمل از عوامل مهم در تعیین قیمت هستند.
برای نمونه، یک اتصال نر ساخته شده از استیل 316 ممکن است نسبت به مدل مشابه از جنس برنج یا فولاد کربنی قیمت بالاتری داشته باشد؛ اما در محیط های خورنده، انتخاب متریال مناسب می تواند از خوردگی زودهنگام و هزینه های تعویض و تعمیر جلوگیری کند.
مهم ترین عوامل موثر بر قیمت یکسر مهره استیل عبارتند از:
- جنس و گرید متریال
- سایز تیوب و قطر اتصال
- نوع رزوه و استاندارد آن
- فشار کاری قابل تحمل
- نوع طراحی، مانند مستقیم، زانویی یا سه راهی
- دقت ماشینکاری و کیفیت ساخت
- تعداد مورد سفارش
- برند و کشور سازنده
خرید میل کانکتور استیل
برای خرید میل کانکتور استیل، ابتدا باید مشخصات اتصال مورد نیاز سیستم را تعیین کرد. مهم ترین مورد، تطبیق رزوه اتصال نر با مادگی است؛ زیرا استفاده از دو استاندارد متفاوت می تواند به اتصال نامناسب، آسیب رزوه و نشتی منجر شود.
موارد فنی و مهمی که باید قبل از خرید میل کانکتور استیل مورد بررسی قرار گیرند عبارت اند از:
- سایز تیوب: تطابق قطر خارجی تیوب با سایز ورودی فیتینگ
- استاندارد رزوه: مشخص کردن استاندارد رزوه مورد نیاز NPT، BSP یا انواع دیگر
- نوع رزوه: انتخاب رزوه مخروطی یا استوانه ای متناسب با کاربرد
- انتخاب گرید استیل: انتخاب گریدهای 304، 304L،316 و 316L بر اساس محیط کاری و نوع سیال
- فشار و دمای کاری: تناسب مشخصات فیتینگ با حداکثر فشار و دمای واقعی سیستم
- روش آب بندی: انتخاب روش صحیح آب بندی در رزوه های آب بندی شونده و اتصالاتی واشری متناسب با طراحی اتصال
- کیفیت ساخت: ارتباط مستقیم بین دقت ماشینکاری رزوه بر کیفیت اتصال و احتمال نشتی
هنگام نصب نیز رزوه ها باید تمیز و عاری از آلودگی یا آسیب باشند. اعمال نیروی بیش از حد هنگام بستن می تواند باعث آسیب به رزوه شود و سفت کردن ناکافی نیز احتمال نشتی را افزایش می دهد. پس از نصب، بررسی اتصال تحت شرایط کاری یا انجام تست مناسب می تواند به شناسایی نشتی احتمالی کمک کند.
