مغزی استیل
مغزی استیل چیست؟

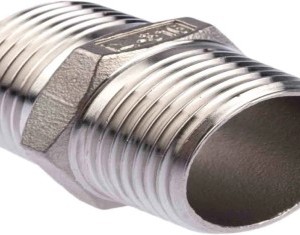

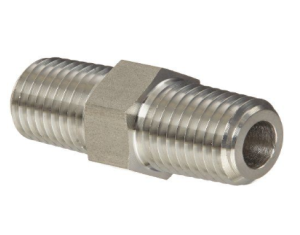

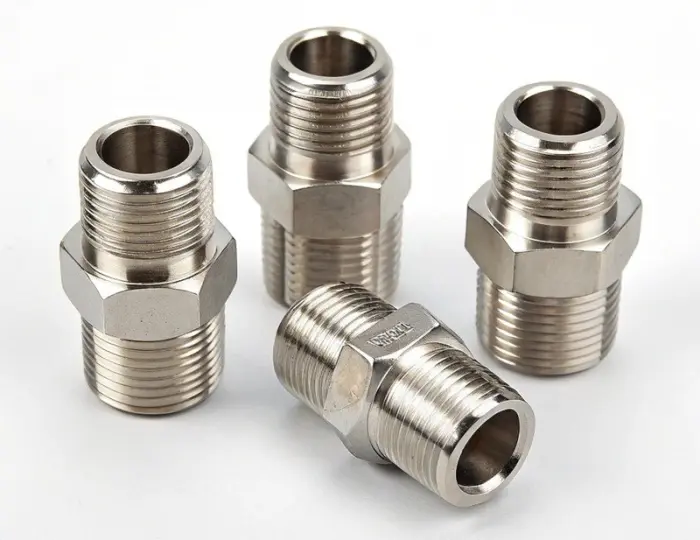

مغزی استیل یا Stainless Steel Hex Nipple یک کانکتور استیل رزوه ای است که برای اتصال دو قطعه دارای رزوه مادگی به یکدیگر استفاده می شود. این اتصال در دو طرف خود رزوه نر دارد و در قسمت میانی آن یک بخش شش ضلعی ماشین کاری شده قرار گرفته است. وجود این قسمت شش گوش، امکان گرفتن اتصال با آچار و اعمال گشتاور کنترل شده را فراهم می کند و نصب یا باز کردن آن را نسبت به مغزی های بدون قسمت آچارخور ساده تر می سازد.
در مغزی استیل، انتقال سیال از یک مسیر مستقیم داخلی انجام می شود و در حالت استاندارد، هر دو سر اتصال دارای رزوه نر هستند. به همین دلیل، این قطعه برای ایجاد اتصال مستقیم بین دو پورت مادگی در خطوط لوله، تجهیزات صنعتی، سیستم های انتقال سیال، تجهیزات ابزار دقیق و برخی مدارهای سوخت و گاز کاربرد دارد. مغزی شش گوش در شرایطی که اتصال باید در زمان تعمیرات یا سرویس به دفعات باز و بسته شود نیز مزیت عملیاتی دارد، زیرا آچار روی قسمت شش گوش قرار می گیرد و نیروی نصب مستقیما به رزوه ها وارد نمی شود.
قیمت مغزی استیل 316
قیمت مغزی به یک عامل واحد وابسته نیست و هنگام استعلام باید مشخصات فنی قطعه نیز همراه با سایز بررسی شود. قیمت نمونه های تجاری نشان می دهد که با افزایش سایز، قیمت اتصالات نیز می تواند افزایش پیدا کند؛ همچنین مغزی 316 در یک سایز مشخص معمولا به دلیل ترکیب شیمیایی و سطح مقاومت به خوردگی بالاتر، قیمت بیشتری نسبت به نمونه 304 دارد.
مهم ترین عوامل موثر بر قیمت مغزی استیل 316 عبارتند از:
- گرید استیل: 316 و316L به دلیل حضور مولیبدن، مقاومت بهتری در برابر خوردگی حفره ای و شیاری نسبت به 304 دارند.
- سایز اسمی: مقدار ماده اولیه، ابعاد قسمت شش گوش و ابعاد رزوه با افزایش سایز تغییر می کند.
- نوع و استاندارد رزوه: NPT، BSPT، BSPP، متریک و سایر رزوه ها به تجهیزات و فرآیند ساخت متفاوتی نیاز دارند.
- روش تولید: ماشین کاری دقیق از میلگرد یا تولید فورج شده می تواند بر قیمت نهایی اثر بگذارد.
- دقت ماشین کاری رزوه: کیفیت رزوه و تلرانس های ابعادی در اتصالاتی که آب بندی رزوه ای دارند اهمیت مستقیم دارد.
- گواهی متریال و تست: در پروژه های صنعتی ممکن است ارائه مدارکی مانند MTC و انجام آزمون های مشخص به هزینه نهایی اضافه کند.
- مقدار سفارش: قیمت خرید تعداد بالا معمولا با قیمت خرید تکی یکسان نیست.
- نوسان قیمت استیل و هزینه واردات: در بازار ایران، نرخ ارز، هزینه تامین و موجودی گرید مورد نظر نیز بر قیمت نهایی اثر می گذارد.
مشخصات مغزی دنده استنلس استیل
مغزی دنده استنلس استیل در مدل های مختلفی تولید می شود و مشخصات آن باید بر اساس شرایط کاری سیستم انتخاب شود. در نمونه های رایج، بدنه از استیل 304 یا 316 ساخته شده و دو سر قطعه دارای رزوه نر است. برخی سازندگان، این اتصالات را در سایزهای کوچک تا چند اینچ عرضه می کنند؛ برای نمونه، یک سری تجاری مغزی استیل در محدوده 1/4 تا 3 اینچ ارائه شده و نمونه دیگری از مغزی 316 سایزهای 1/8 تا 4 اینچ را پوشش می دهد.
| مشخصه | توضیحات |
| نوع اتصال | مغزی شش گوش / Hex Nipple |
| جنس | استیل ضد زنگ 304، 304L، 316 و 316L |
| نوع رزوه | NPT، BSPT، BSPP، متریک و ترکیبات مشخص بر اساس طراحی |
| وضعیت رزوه | نر × نر |
| شکل قسمت میانی | شش ضلعی آچارخور |
| کاربرد اصلی | اتصال دو پورت یا اتصال مادگی |
| سایزهای رایج | از 1/8 اینچ تا چند اینچ، بسته به سازنده |
| روش ساخت | ماشین کاری، فورج یا روش های متناسب با طراحی محصول |
| سیال قابل انتقال | آب، روغن، سوخت، مواد شیمیایی و سایر سیالات سازگار با متریال |
| انتخاب گرید | بر اساس خوردگی، دما، فشار و نوع سیال |
فشار کاری مغزی استیل
فشار قابل تحمل مغزی عدد ثابتی برای تمام مدل ها نیست. سایز رزوه، نوع رزوه، ضخامت مقطع، گرید، روش ساخت، دمای کاری و طراحی سازنده همگی بر ظرفیت فشاری تاثیر دارند. برای مثال، برای یک نمونه مغزی 316 با رزوه NPT و دمای محیط، فشار کاری اعلام شده از 10000 psi برای سایز 1/8 اینچ تا 5300 psi برای سایز 1 اینچ کاهش می یابد؛ این اعداد مربوط به همان سری محصول هستند و برای سایر محصولات قابل تعمیم نیستند.
افزایش دمای سرویس نیز معمولا ظرفیت تحمل فشار را کاهش می دهد. بنابراین برای مدارهای فشار بالا یا سرویس دمایی، انتخاب مغزی نباید تنها بر اساس سایز اسمی انجام شود و باید Pressure Rating واقعی سازنده و شرایط طراحی سیستم بررسی شود
نکات مهم در انتخاب ابعاد مغزی
برای انتخاب مغزی دنده استیل، موارد زیر را پیش از خرید مشخص کنید:
- سایز اسمی هر دو پورت
- نوع رزوه هر دو طرف
- نر یا مادگی بودن اتصال مقابل
- گرید استیل مورد نیاز
- فشار و دمای کاری
- نوع سیال و میزان خورندگی آن
- طول کلی مغزی
- ابعاد قسمت شش گوش و امکان دسترسی آچار
در مغزی های کاهنده، سایز دو طرف یکسان نیست و قطعه می تواند دو اتصال با قطر متفاوت را مستقیما به یکدیگر متصل کند. این ساختار در اتصال تجهیزات با پورت های متفاوت یا ایجاد انشعاب بین دو سایز لوله کاربرد دارد.
استانداردهای مغزی استیل
رزوه یکی از مهم ترین پارامترهای فنی مغزی استیل است. استانداردهای رایج رزوه برای مغزی ها شامل موارد زیر هستند:
- NPT: بر اساس ASME B1.20.1
- BSPT: رزوه مخروطی بر اساس ISO 7/1 و BS EN 10226-1
- BSPP: رزوه موازی بر اساس ISO 228
- رزوه متریک: بر اساس استانداردهای مربوط به سیستم متریک مانند DIN و JIS
در نتیجه، مغزی NPT را نباید بدون بررسی دقیق با اتصال BSPT یا BSPP جایگزین کرد، حتی اگر قطر اسمی آنها مشابه باشد. تفاوت در هندسه، گام و نحوه آب بندی رزوه می تواند باعث نشتی یا آسیب به اتصال شود.
برای برخی خانواده های مغزی، استانداردهایی مانند ASTM A403 / ASME SA403 و استانداردهای ابعادی نظیر ASME B16.9 در منابع تولیدی ذکر شده اند. همچنین برای کنترل کیفیت بسته به الزامات پروژه ممکن است آزمون هایی مانند PMI، تست هیدرواستاتیک، تست اولتراسونیک یا بررسی مقاومت در برابر خوردگی حفره ای مورد استفاده قرار گیرد.
خرید مغزی استیل
به منظور خرید مغزی استیل می توانید طبق لیست زیر الزامات، مشخصات و برآورد قیمت مغزی را قبل از ثبت سفارش انجام دهید:
- گرید استیل: 304، 304L، 316 یا 316L
- سایز اتصال: مثلا 1/2، 3/4، 1 یا 2 اینچ
- نوع رزوه: NPT، BSPT، BSPP یا متریک
- آرایش رزوه: نر × نر یا در صورت نیاز مدل کاهنده
- فشار کاری سیستم: حداکثر فشار واقعی مدار
- دمای سرویس: به ویژه در خطوط بخار، روغن داغ یا سیالات گرم
- نوع سیال: آب، روغن، سوخت، مواد شیمیایی یا سایر سیالات فرآیندی
- شرایط محیطی: رطوبت، نمک، مواد شیمیایی و احتمال خوردگی
یکی از نکات مهم در هنگام خرید مغزی استیل 316، یکسان بودن مشخصات رزوه اتصال و تجهیز مقابل است. برای مثال، مغزی NPT × NPT باید به دو اتصال مادگی دارای رزوه NPT متصل شود. در مقابل، استفاده از رزوه هایی مانند BSPT، BSPP، متریک یا ترکیبی از استانداردها باید بر اساس مشخصات پورت تجهیزات انتخاب شود؛ صرفا یکسان بودن سایز اسمی به معنی سازگاری دو رزوه نیست.
در نهایت، برای کاربردهای تحت فشار، Pressure Rating اعلام شده توسط سازنده را با حداکثر فشار کاری واقعی سیستم مقایسه کنید و اثر دما بر ظرفیت فشاری را نیز در نظر بگیرید. این بررسی، در کنار تطابق دقیق رزوه و انتخاب گرید مناسب، مهم ترین بخش انتخاب مغزی استیل برای یک سیستم لوله کشی یا تجهیز صنعتی است.
