اتصالات فشار قوی
قیمت اتصالات فشار قوی
قیمت اتصالات فشار قوی بر اساس مشخصات فنی و ساختار قطعه تعیین می شود و نمی توان برای همه مدل ها قیمت یکسانی در نظر گرفت. نوع اتصال، سایز، متریال، کلاس فشاری، نوع رزوه و کیفیت ساخت از مهم ترین عواملی هستند که هنگام تعیین قیمت این تجهیزات در نظر گرفته می شوند.
در مدل های کلاس 3000psi، فشار نامی معادل حدود 207 bar است. با این حال، این عدد نباید به عنوان فشار کاری مجاز در تمام شرایط تلقی شود؛ زیرا ظرفیت تحمل فشار یک اتصال می تواند با تغییر دما، جنس قطعه، ابعاد و مشخصات طراحی تغییر کند. بنابراین هنگام مقایسه قیمت، بهتر است محصولاتی با مشخصات فنی یکسان در کنار یکدیگر بررسی شوند.
مهم ترین پارامترهای موثر بر قیمت اتصالات فشار قوی عبارتند از:
- نوع اتصال: مغزی، بوشن، زانو، سه راه یا مهره ماسوره
- سایز اسمی اتصال
- کلاس فشاری
- جنس قطعه، مانند استنلس استیل یا فولاد A105
- نوع و ابعاد رزوه
- فرآیند تولید و کیفیت ماشین کاری
- برند و کشور سازنده
- تعداد مورد نیاز و شرایط تامین

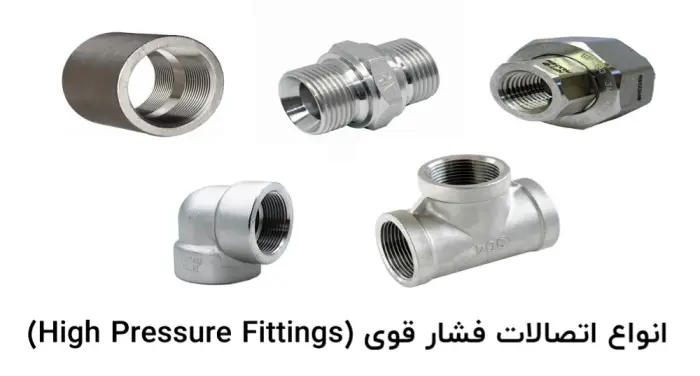

انواع اتصالات فشار قوی و کاربرد آنها
اتصالات فشار قوی برای ایجاد ارتباط مطمئن بین لوله ها، تجهیزات و سایر اجزای مدارهای تحت فشار استفاده می شوند. شکل هندسی فیتینگ تعیین می کند که قطعه برای اتصال مستقیم، تغییر مسیر، ایجاد انشعاب یا امکان جداسازی خط مورد استفاده قرار گیرد.
در میان مدل های رایج High Pressure Fittings، می توان به مغزی، بوشن، زانو 90 درجه، سه راه و مهره ماسوره اشاره کرد. این محصولات معمولا در کلاس 3000 psi و سایزهای مختلف از جمله 1/2، 3/4، 1، 1 1/2 و 2 اینچ تولید و عرضه می شوند.
| نوع اتصال | عملکرد | کاربرد |
| مغزی | ایجاد اتصال بین دو بخش دارای اتصال مادگی | اتصال مستقیم دو جزء رزوه دار |
| بوشن | اتصال دو بخش رزوه نر | ایجاد اتصال مستقیم در مسیر |
| زانو 90 درجه | تغییر جهت مسیر به اندازه 90 درجه | تغییر مسیر خطوط تحت فشار |
| سه راه | ایجاد یک مسیر انشعابی | تقسیم یا انشعاب جریان |
| مهره ماسوره | ایجاد اتصال قابل جداسازی | تعمیر، سرویس و جداسازی تجهیزات |

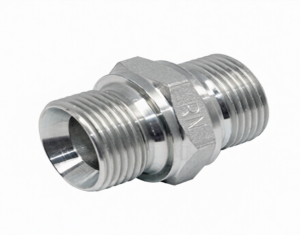

مغزی فشار قوی
مغزی برای اتصال دو بخش دارای رزوه مادگی استفاده می شود و در ساده ترین حالت، نقش یک رابط رزوه دار را در مسیر ایفا می کند. در مدل های فشار قوی، طراحی رزوه و ضخامت بدنه اهمیت ویژه ای دارد؛ زیرا قطعه باید در برابر تنش ناشی از فشار داخلی و نیروهای وارد بر اتصال مقاومت کافی داشته باشد.
مغزی فشار قوی کلاس 3000 psi در سایزهای مختلف از 1/2 تا 2 اینچ و با متریال هایی مانند استنلس استیل و فولاد A105 مورد استفاده قرار می گیرند.
بوشن فشار قوی
بوشن نیز برای اتصال دو قطعه رزوه دار مورد استفاده قرار می گیرد، با این تفاوت که اتصال آن از نوع مادگی است. این قطعه زمانی کاربرد دارد که دو جزء دارای رزوه خارجی باید بدون تغییر اساسی در مسیر به یکدیگر متصل شوند.
در انتخاب بوشن فشار قوی، علاوه بر سایز باید به کلاس فشار و جنس قطعه توجه شود. استفاده از بوشنی که ظرفیت فشاری آن با شرایط خط مطابقت ندارد، می تواند نقطه ضعف سیستم ایجاد کند.
زانو 90 درجه فشار قوی
زانو فشار قوی 90 درجه برای تغییر جهت جریان در مسیر استفاده می شود. این قطعه امکان ایجاد تغییر مسیر را بدون خم کردن مستقیم لوله فراهم می کند و در طراحی خطوط لوله و سیستم های انتقال سیال کاربرد گسترده ای دارد.

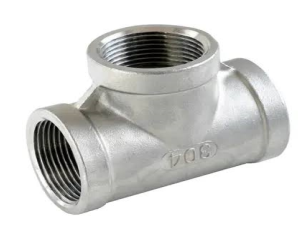

سه راه فشار قوی
سه راه فشار قوی زمانی به کار می رود که لازم باشد یک انشعاب از مسیر اصلی ایجاد شود. در این قطعه، سه مسیر به یکدیگر متصل هستند و بسته به نوع طراحی سیستم می توان از آن برای تقسیم جریان یا وارد کردن یک جریان فرعی به خط اصلی استفاده کرد.
در سیستم های پرفشار، محل انشعاب از نظر تنش مکانیکی اهمیت دارد. به همین دلیل، انتخاب سه راه باید بر اساس سایز، کلاس فشاری، متریال و مشخصات خط انجام شود.

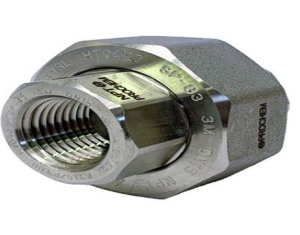

مهره ماسوره فشار قوی
مهره ماسوره برای ایجاد اتصال قابل باز و بسته شدن استفاده می شود. مزیت اصلی آن در سیستم هایی است که ممکن است بخشی از خط در زمان تعمیرات یا سرویس نیاز به جداسازی داشته باشد.
برخلاف اتصال دائمی، وجود مهره ماسوره فشار قوی امکان جدا کردن دو بخش متصل شده را بدون نیاز به باز کردن بخش های بیشتری از خط فراهم می کند. به همین دلیل این نوع اتصال در نقاطی که دسترسی برای تعمیرات اهمیت دارد، کاربردی است.
اتصالات فشار قوی از چه متریالی ساخته می شوند؟
متریال فیتینگ فشار قوی باید هم از نظر استحکام مکانیکی و هم از نظر مقاومت در برابر شرایط محیطی و سیال با سرویس مورد نظر سازگار باشد. دما، فشار، ترکیب شیمیایی سیال و احتمال خوردگی از عواملی هستند که هنگام انتخاب جنس اتصال باید در نظر گرفته شوند. استنلس استیل، فولاد کربنی و برخی آلیاژهای دیگر از متریال های مورد استفاده برای ساخت اتصالات فشار بالا هستند.
اتصالات فشار قوی استیل
استنلس استیل به دلیل مقاومت در برابر خوردگی و دوام مناسب، در بسیاری از مدارهای صنعتی و سیستم هایی که احتمال تماس با محیط های خورنده وجود دارد مورد استفاده قرار می گیرد.
انتخاب اتصالات فشار قوی استیل به ویژه در شرایطی اهمیت دارد که مقاومت در برابر رطوبت، مواد شیمیایی یا سیالات خورنده یکی از الزامات اصلی سیستم باشد. البته «استیل بودن» به تنهایی برای انتخاب کافی نیست و گرید استیل نیز باید با شرایط سرویس سازگار باشد.
اتصالات فشار قوی فولادی A105
ASTM A105 یکی از متریال های متداول برای قطعات فولادی فورج شده مورد استفاده در سیستم های تحت فشار است. این فولاد به دلیل استحکام مکانیکی مناسب، در ساخت انواع فیتینگ و قطعات مرتبط با خطوط تحت فشار کاربرد دارد.
اتصالات فشار قوی فولادی A105 معمولا زمانی مورد توجه قرار می گیرند که استحکام مکانیکی و شرایط اقتصادی محصول در کنار الزامات سرویس اهمیت داشته باشد. در محیط های خورنده، مقاومت خوردگی فولاد کربنی باید به صورت جداگانه ارزیابی شود.
نگهداری و بازرسی High Pressure Fittings
فشار بالا باعث می شود کوچک ترین نقص در اتصال اهمیت بیشتری پیدا کند. به همین دلیل، بازرسی فیتینگ نباید تنها به زمانی محدود شود که نشتی یا خرابی مشاهده شده است. بررسی دوره ای وضعیت سطح، رزوه ها، محل اتصال و شرایط کاری می تواند به شناسایی زودهنگام مشکلات کمک کند. بازرسی منظم، کنترل نشتی و بررسی خوردگی از اقدامات مهم نگهداری اتصالات فشار قوی محسوب می شوند.
در بازرسی ظاهری High Pressure Fittings باید موارد زیر را بررسی کرد:
- آثار نشتی یا خروج سیال
- خوردگی و زنگ زدگی
- ترک یا تغییر شکل بدنه
- آسیب دیدگی رزوه
- شل شدن اتصال
- آثار سایش و ارتعاش
- تغییر رنگ غیرعادی سطح
- آسیب دیدن اجزای آب بندی
شرایط کاری سیستم نیز باید در کنار وضعیت ظاهری فیتینگ بررسی شود. تغییرات مکرر فشار و دما، ارتعاش و قرار گرفتن در محیط خورنده می تواند سرعت فرسایش قطعه را افزایش دهد.
در زمان نصب یا تعمیر نیز تمیز بودن سطوح اتصال اهمیت زیادی دارد. ذرات خارجی، آلودگی و آسیب مکانیکی می توانند کیفیت اتصال را کاهش دهند. همچنین سفت کردن بیش از حد یا کمتر از مقدار مورد نیاز می تواند باعث ایجاد مشکل در آب بندی شود؛ بنابراین روش نصب و گشتاور مناسب باید بر اساس نوع فیتینگ و دستورالعمل سازنده تعیین شود.
مشکلات رایج اتصالات فشار قوی تحت سرویس
اتصالات فشار قوی در زمان بهره برداری تحت تاثیر فشار داخلی، تغییرات دما، ارتعاش و شرایط محیطی قرار دارند. اگر انتخاب یا نصب فیتینگ با شرایط واقعی سیستم هماهنگ نباشد، احتمال بروز مشکلاتی مانند نشتی، خوردگی و آسیب مکانیکی افزایش پیدا می کند.
- نشتی
نشتی معمولا یکی از اولین نشانه های وجود مشکل در یک اتصال است. این مشکل می تواند از آسیب رزوه، نامناسب بودن آب بندی، آلودگی سطح اتصال، نصب نادرست یا انتخاب قطعه نامتناسب ناشی شود. در صورت مشاهده نشتی، صرفا سفت کردن بیشتر اتصال راهکار مناسبی نیست. ابتدا باید محل دقیق نشتی و علت ایجاد آن مشخص شود.
- خوردگی
خوردگی می تواند سطح فیتینگ را تخریب کرده و در صورت پیشرفت، ضخامت و استحکام موثر قطعه را کاهش دهد. این موضوع در خطوطی که با سیالات شیمیایی یا محیط های خورنده در تماس هستند اهمیت بیشتری دارد.
برای کاهش این ریسک باید متریال اتصال بر اساس شرایط محیط و ترکیب سیال انتخاب شود. استنلس استیل در بسیاری از محیط های خورنده مقاومت بیشتری نسبت به فولاد کربنی دارد، اما انتخاب گرید مناسب همچنان ضروری است.
- آسیب رزوه
در اتصالات رزوه ای، آسیب دیدن رزوه می تواند باعث کاهش کیفیت درگیری مکانیکی و آب بندی شود. ضربه، ورود ذرات، مونتاژ نامناسب یا اعمال نیروی بیش از حد هنگام بستن اتصال از عوامل ایجاد آسیب هستند.
رزوه باید قبل از نصب بررسی و از آلودگی پاک شود. در صورت مشاهده آسیب جدی، استفاده مجدد از قطعه می تواند ایمنی و قابلیت اطمینان اتصال را تحت تاثیر قرار دهد.
- خستگی و ترک
در سیستم هایی که فشار به صورت مداوم تغییر می کند یا تجهیزات در معرض ارتعاش هستند، تنش های تکراری می توانند به مرور زمان باعث ایجاد ترک های خستگی شوند. بنابراین بررسی فیتینگ نباید تنها به فشار لحظه ای سیستم محدود شود و سیکل های فشار و شرایط دینامیکی نیز اهمیت دارند.
خرید اتصالات فشار قوی با قیمت مناسب
انتخاب اقتصادی فیتینگ فشار قوی زمانی معنا دارد که محصول خریداری شده از نظر فنی با شرایط سیستم مطابقت داشته باشد. ارزان ترین قطعه لزوما انتخاب مناسبی نیست؛ همان طور که پرداخت هزینه بیشتر برای محصولی با مشخصات فراتر از نیاز سیستم نیز همیشه توجیه فنی ندارد.
برای خرید اتصالات فشار قوی مناسب، ابتدا مشخصات خط را مشخص کنید و سپس محصول را بر اساس این پارامترها بررسی کنید:
| پارامتر | مواردی که باید مشخص شوند |
| نوع اتصال | مغزی، بوشن، زانو، سه راه یا مهره ماسوره |
| سایز | 1/2، 3/4، 1، 1 1/2 یا 2 اینچ |
| کلاس فشاری | برای نمونه 3000psi |
| متریال | استنلس استیل یا فولاد A105 |
| نوع رزوه | متناسب با اتصال مقابل و استاندارد سیستم |
| فشار کاری | فشار واقعی مدار در شرایط سرویس |
| دمای کاری | حداقل و حداکثر دمای عملیاتی |
| نوع سیال | آب، روغن، گاز، مواد شیمیایی و سایر سیالات |
| شرایط محیطی | رطوبت، خوردگی، ارتعاش و سایر عوامل موثر |
اتصالات فشار قوی کلاس 3000psi در سایزهای 1/2 تا 2 اینچ برای طیف متنوعی از کاربردهای صنعتی مورد استفاده قرار می گیرند. انتخاب بین استنلس استیل و فولاد A105 نیز باید با توجه به شرایط خوردگی، فشار، دما و نوع سیال انجام شود.
در زمان خرید، علاوه بر قیمت اتصالات فشار قوی، باید مشخصات فنی درج شده برای محصول با نیاز سیستم تطبیق داده شوند. اگر دو قطعه از نظر سایز، کلاس فشاری و متریال یکسان باشند، مقایسه قیمت آنها معنادارتر خواهد بود.
نکته مهم دیگر، توجه به سازگاری تمام اجزای مدار است. استفاده از یک فیتینگ با کلاس فشاری بالا در سیستمی که سایر اجزای آن ظرفیت تحمل فشار کمتری دارند، ظرفیت کل مدار را افزایش نمی دهد. عملکرد ایمن سیستم به ضعیف ترین جزء آن وابسته است و انتخاب اتصالات باید در کنار لوله، شیرآلات و سایر تجهیزات انجام شود.
