قیمت فلنج
در بسیاری از خطوط انتقال سیالات، اتصال لوله به تجهیزات نباید بهگونه ای باشد که برای هر تعمیر یا تعویض به برشکاری و جوشکاری مجدد نیاز باشد. فلنج ها این امکان را فراهم می کنند که بخش های مختلف سیستم با پیچ و مهره به یکدیگر متصل شوند و در صورت نیاز، به سادگی باز شوند.
قیمت فلنج بر اساس شکل ظاهری یا نوع آنها، مشخصات فنی، کلاس کاری، سایز، نوسانات نرخ ارز و غیره تعیین می شود. در ادامه به بررسی تمام این پارامترها می پردازیم تا هنگام خرید فلنج بتوانید بهترین و اقتصادی ترین انتخاب را داشته باشید.
فلنج چیست؟
فلنج (Flange) نوعی اتصال فلزی پرکاربرد در سیستم های پایپینگ است که برای اتصال لولهها به تجهیزاتی مانند شیرآلات، پمپ ها، مخازن و سایر اجزای خط لوله استفاده می شود. مهم ترین ویژگی فلنج قابلیت باز و بسته شدن آن بدون برشکاری و جوشکاری مجدد است.
فلنج ها معمولا به شکل یک دیسک با سوراخ های مخصوص پیچ ساخته می شوند و در مرکز آنها مجرایی برای عبور سیال وجود دارد. برای ایجاد یک اتصال مطمئن، دو فلنج با پیچ و مهره به یکدیگر متصل شده و یک گسکت بین سطوح آنها قرار می گیرد. سپس با سفت شدن پیچ ها، فشار لازم برای جلوگیری از نشت سیال ایجاد می شود.
انواع فلنج در پایپینگ بر اساس جنس
تناسب جنس فلنج ها با لوله هایی که قرار است اتصال را بین آنها برقرار کنند اهمیت بسیاری دارد. دو نوع رایج فلنج های مورداستفاده در صنعت، فلنج های فولادی و استنلس استیل یا ضد زنگ هستند.

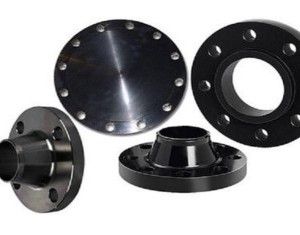

فلنج فولادی
فلنج های فولادی معمولا از نوع کربنی فورج شده و گرید A105 بوده و دارای مقاومت مکانیکی مناسب و قیمت اقتصادی هستند. از فلنج فولادی A105 در کاربردهایی همچون انتقال آب، بخار، نفت، گاز و بسیاری دیگر از سرویس های صنعتی استفاده می شود.
لازم به ذکر است در محیط های با خورندگی بالا، استفاده از فلنج کربن استیل یا فولادی می تواند منجر به وقوع خوردگی و کاهش طول عمر مفید قطعه شود.

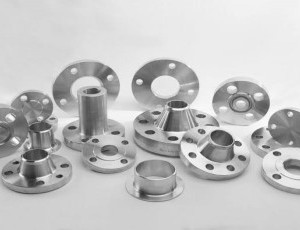

فلنج استیل
در مصارفی که سیال خورنده در لوله ها در جریان است، استفاده از فلنج استیل اهمیت می یابد. فلنج های استنلس استیل در گریدهای 316 بهترین انتخاب برای قرارگیری در معرض آب شور، کلریدها و انواع اسیدها هستند و مقاومت مکانیکی آنها نیز از نوع فولادی معمولی بیشتر است.
وجود عناصر آلیاژی مانند کروم در فلنج های استنلس استیل ضد زنگ باعث تشکیل لایه ای محافظ روی سطح می شود و مقاومت آنها را در برابر بسیاری از محیط های خورنده افزایش می دهد.
فلنج ها بر اساس ساختار
ساختار فلنج ها تعیین کننده نحوه اتصال آنها به لوله است. همچنین، عملکرد این محصولات در شرایط کاری مختلف وابسته به ساختار آنهاست. در بین انواع مختلف، فلنج های اسلیپون، ساکت ولد، گلودار، دنده ای، لپ جوینت و کور از گزینه های شناخته شده در سیستم های پایپینگ هستند.
فلنج اسلیپون (Slip-on)
فلنج اسلیپون به دلیل سادگی فرآیند نصب آن نسبت به فلنج های جوشی در بسیاری از خطوط لوله با فشار پایین تا متوسط مورد استفاده قرار می گیرد. این نوع فلنج به گونه ای طراحی شده است که لوله از داخل آن عبور کند و سپس با جوشکاری به فلنج متصل شود.
مهم ترین مزیت این فلنج، ارزانتر بودن قیمت فلنج اسلیپون نسبت به انواع گلودار و غیره است. در مقابل، برای سیستم هایی که شامل تنش های زیاد یا سیکل های حرارتی هستند، فلنج اسلیپون با محدودیت های جدی مواجه است.
فلنج ساکت ولد (Socket Weld)
وقتی در سیستم های لوله کشی به استفاده از لوله های سایز پایین نیاز است و فضای نصب هم محدود است، فلنج ساکت ولد گزینه ای ایده آل است. این فلنج حاوی یک فضای نشیمن داخلی است که لوله تا محل مشخصی درون آن قرار می گیرد و سپس از بیرون جوشکاری می شود. قیمت فلنج ساکت ولد معمولا به دلیل طراحی پیچیده تر آن نسبت به انواع دیگر گرانتر است.
فلنج گلودار (Weld Neck)
فلنج گلودار با ساختار گردنی مخروطی شکل که اتصال آن به لوله ها از طریق جوشکاری لب به لب است، در شرایطی که فشار کاری سیستم بالاست و تنش های مکانیکی و حرارتی قابل توجهی به لوله ها وارد می شود استفاده می شود.
طراحی گلودار این نوع فلنج منجر به انتقال تدریجی تنش ها از فلنج به لوله می شود. قیمت فلنج گلودار گرانتر از اسلیپون است و نصب آن هم پیچیده تر است.
مشخصات فنی فلنج ها در استانداردهای رایج
کد فلنج ها در استانداردهای مختلف مشخصات فنی آنها را مشخص می کند. با این حال، هیچ کد گذاری واحدی برای همه استانداردها وجود ندارد و ترتیب و نحوه بیان مشخصات در ASME، EN/DIN و JIS متفاوت است.
مشخصات فلنج بر اساس استاندارد ASME B16.5
طبق استاندارد ASEM، کد گذاری فلنج ها به صورت زیر است:
4" WN RF CL150 ASTM A105N ASME B16.5
- 4" : سایز اسمی فلنج برجسب اینچ (NPS 4)
- WN : نوع فلنج؛ در اینجا Weld Neck یا گلودار
- RF: سطح آب بندی برجسته؛ Raised Face
- CL150: کلاس فشاری فلنج
- ASTM A105N: متریال؛ فولاد کربنی فورج شده با نرمالایز کردن
- ASME B16.5: استاندارد ابعادی و فشاری فلنج
ضمن اینکه، نوع فلنج در این استاندارد به یکی از شکل های زیر مخفف می شود:
- WN: Weld Neck یا گلودار
- SO: Slip-On یا اسلیپون
- SW: Socket Weld یا ساکت ولد
- THD: Threaded یا دندهای
- LJ: Lap Joint یا لپ جوینت
- BL: Blind یا فلنج کور
برای سطح آب بندی نیز ممکن است با کدهایی مانند RF، FF و RTJ مواجه شوید که عبارت اند از:
- RF: سطح برجسته یا Raised Face
- FF: سطح تخت یا Flat Face
- RTJ: محل آب بندی رینگی یا Ring Type Joint
مشخصات فلنج بر اساس استاندارد EN 1092-1
در استانداردهای اروپایی EN، بهجای Class معمولا از PN (Pressure Nominal) استفاده میشود. برای مثال کد زیر برای فلنج در این استاندارد به صورت زیر خوانده می شود:
DN100 PN16 WN RF EN 1092-1 P245GH
- DN100: قطر اسمی فلنج
- PN16: رده فشار اسمی
- WN: فلنج گلودار
- RF: سطح آب بندی برجسته
- EN 1092-1: استاندارد ساخت فلنج
- P245GH: گرید متریال
مشخصات فلنج بر اساس استاندارد DIN
در بازار، فلنج ها بر اساس استاندارد DIN آلمان ممکن است با ترکیبی از سایز، PN، شماره استاندارد DIN و نوع فلنج معرفی شوند. برای مثال:
DIN 2576 DN100 PN16
- DIN 2576: استاندارد مربوز به نوع فلنج
- DN100: سایز اسمی
- PN16: رده فشار اسمی
کدگذاری فلنج در استاندارد JIS
در استاندارد ژاپنی JIS، سیستم نام گذاری با ASME و EN متفاوت است و معمولا مشخصات فلنج با JIS B 2220 و رده فشاری آن معرفی می شود.
JIS 10K DN100
- JIS B 2220: ستاندارد مربوط به فلنج
- DN100: سایز اسمی
- 10K: رده فشار اسمی
کلاس کاری فلنج
کلاس کاری فلنج که در استانداردهای ASME معمولا با Pressure Class یا عباراتی مانند Class 150، Class 300 و Class 600 مشخص می شود، نشان دهنده ظرفیت فشاری فلنج در شرایط دمایی و متریالی مشخص است. بنابراین نباید عدد کلاس را مستقیما معادل فشار قابل تحمل فلنج دانست. برای مثالClass 150 به معنی تحمل 150 psi در همه شرایط نیست.
فشار مجاز یک فلنج به ترکیبی از کلاس فشار، جنس فلنج و دمای کاری بستگی دارد. با افزایش دما، فشار مجاز بسیاری از متریال ها کاهش می یابد. به همین دلیل برای تعیین فشار قابل تحمل واقعی باید به جدول Pressure-Temperature Rating استاندارد مربوطه مراجعه کرد.
در استانداردASME B16.5 کلاس های رایج شامل 150، 300، 400، 600، 900، 1500 و 2500 هستند. هرچه کلاس بالاتر باشد، فلنج معمولا برای شرایط فشاری سخت تری طراحی شده و در بسیاری از موارد ضخامت و ابعاد آن نیز افزایش می یابد.
در استانداردهای اروپایی مانند EN 1092-1، بهجای Class معمولا ازPN استفاده می شود. برای مثال PN10، PN16، PN25 و PN40. البته PN نیز یک فشار ثابت و مستقل از دما نیست و ظرفیت واقعی فلنج باید با توجه به متریال و شرایط کاری تعیین شود.
فلنج کلاس 150
فلنج کلاس 150 یکی از پرکاربردترین رده های فشاری طبق استاندارد ASME B16.5 است. از مهم ترین مشخصات فلنج کلاس 150 می توان به موارد زیر اشاره کرد:
- استاندارد رایج: ASME B16.5
- رده فشاری: Class 150
- سایزهای متداول: از ½ NPS تا 24 اینچ
- انواع قابل تولید: گلودار، اسلیپون، ساکت ولد، دنده ای، لپ جوینت، فلنج کور
- متریال های رایج: فولاد کربنی و استنلس استیل
- نوع اتصال: جوشی، دنده ای یا اتصال به فلنج مقابل
- کاربرد: خطوط آب، بخار، هوا، گاز و بسیاری از سرویس های صنعتی با فشار و دمای متوسط
فروش فلنج
برای انتخاب بهترین فلنج مطابق نیاز خود می توانید اطلاعات محصول و قیمت فلنج ها را در صفحات مربوطه مشاهده نمایید. فیتال مارت به عنوان نمایندگی فروش فلنج های فولادی و استیل در تهران تمامی انواع فلنج ها را با قیمت مناسب و تضمین کیفیت عرضه می کند.
به منظور دریافت مشاوره رایگان قبل از خرید و ثبت سفارش، با کارشناسان فروش مجموعه به شماره 02144005703 تماس حاصل نمایید.
