بوشن چیست؟
بوشن استیل یا Stainless Steel Coupling یک کانکتور لوله ای کوتاه است که برای متصل کردن دو لوله یا دو اتصال دارای رزوه نر به یکدیگر در امتداد یک خط لوله استفاده می شود. در مدل رزوه ای، دو طرف بوشن دارای رزوه داخلی هستند و اتصال از طریق درگیر شدن این رزوه ها با رزوه خارجی لوله یا اتصالات انجام می گیرد. این ساختار امکان توسعه یک خط لوله، تعویض بخشی از مسیر یا اتصال دو قطعه رزوه دار هم سایز را بدون نیاز به جوشکاری فراهم می کند.
در بوشن های استنلس استیل، انتخاب جنس فقط به مقاومت در برابر زنگ زدگی محدود نمی شود. ترکیب خواص مکانیکی، مقاومت در برابر خوردگی، تحمل شرایط دمایی و سازگاری با سیال باعث شده گریدهایی مانند 304 و 316 در سیستم های انتقال آب، مواد شیمیایی، سیالات فرایندی، صنایع غذایی، نفت و گاز و تاسیسات صنعتی مورد استفاده قرار گیرند. نوع رزوه نیز باید با رزوه قطعات متصل شونده یکسان باشد؛ NPT و BSP از رایج ترین گزینه ها هستند.
مشخصات فنی مهم بوشن استیل
| مشخصه | توضیحات |
| نام انگلیسی | Stainless Steel Coupling |
| ساختار رایج | اتصال دو رزوه نر با بوشن دو سر مادگی |
| نوع اتصال رزوه ای | Female × Female |
| انواع رزوه | NPT، BSP و در برخی محصولات رزوه متریک |
| گریدهای متداول | 304، 304L، 316، 316L |
| استاندارد متریال در اتصالات فورج | ASTM A182 |
| استاندارد ابعادی اتصالات فورج | ASME B16.11 |
| نوع طراحی | Full، Half و Reducing |
| محدوده سایز | بسته به طراحی و استاندارد، از سایزهای کوچک تا چند اینچ |
در یک نمونه تجاری، بوشن استیل با رزوه Female NPT × Female NPT در سایز 1/4 تا 3 اینچ و کلاس 150 عرضه شده است؛ بنابراین سایز، استاندارد ساخت و فشار کاری را باید بر اساس مشخصات واقعی محصول بررسی کرد و نمی توان یک ریتینگ ثابت را به تمام بوشن های استیل تعمیم داد.
انواع بوشن استنلس استیل
بوشن های استنلس استیل را می توان بر اساس ساختار اتصال، شکل هندسی و نوع رزوه دسته بندی کرد. مهم ترین تفاوت این مدل ها در نحوه نصب، قطر قطعات قابل اتصال و شرایط کاری سیستم است.
بوشن کامل یا Full Coupling
بوشن کامل در هر دو طرف دارای محل اتصال است و برای وصل کردن دو لوله یا اتصال رزوه دار در یک مسیر مستقیم به کار می رود. در نوع رزوه ای، هر دو سمت دارای رزوه داخلی هستند و معمولا برای اتصال دو لوله یا دو قطعه با رزوه خارجی یکسان استفاده می شود.
بوشن نیمه یا Half Coupling
بوشن نیمه تنها در یک طرف دارای رزوه یا Socket Weld است و طرف دیگر برای اتصال مستقیم به لوله، معمولا به صورت جوشی طراحی می شود. این ساختار زمانی کاربرد دارد که لازم باشد یک اتصال از روی بدنه لوله ایجاد شود یا یک اتصال رزوه ای به خط لوله اضافه شود.
بوشن کاهنده یا Reducing Coupling
در Reducing Coupling، دو سمت اتصال برای سایز یکسان طراحی نشده اند و امکان ارتباط بین دو خط با قطر متفاوت را فراهم می کنند. این نوع بوشن زمانی مورد استفاده قرار می گیرد که تغییر سایز خط لوله بدون استفاده از چند قطعه اتصال مجزا مورد نیاز باشد.
بوشن رزوه ای و Socket Weld
از نظر روش اتصال، بوشن ها می توانند رزوه ای،Socket Weld یا ترکیبی از این دو باشند. در مدل Socket Weld، لوله داخل محفظه اتصال قرار گرفته و پس از جایگذاری مناسب، اتصال توسط جوش ایجاد می شود؛ در مدل رزوه ای، اتصال با درگیری رزوه های داخلی و خارجی شکل می گیرد. همچنین مدل هایی با یک سمت Socket Weld و سمت دیگر رزوه ای نیز تولید می شوند.
تفاوت NPT و BSP در بوشن استیل
یکی از مواردی که هنگام انتخاب بوشن رزوه ای نباید نادیده گرفته شود، نوع رزوه است. NPT و BSP از نظر هندسه رزوه و استاندارد مرجع یکسان نیستند و استفاده از دو رزوه ناسازگار می تواند باعث درگیری نامناسب، نشتی و آسیب به رزوه ها شود. در پروژه هایی که قطعات دارای استانداردهای متفاوت هستند، استفاده از تبدیل مناسب ممکن است ضروری باشد.
| نوع رزوه | عنوان | نکته کاربردی |
| NPT | National Pipe Thread | رزوه رایج در بسیاری از سیستم های آمریکای شمالی |
| BSP | British Standard Pipe | در بسیاری از تجهیزات و سیستم های اروپایی و آسیایی استفاده می شود |
| Metric | رزوه متریک | در تجهیزات و اتصالاتی که بر مبنای سیستم متریک طراحی شده اند |
در بوشن رزوه ای، سایز اسمی اتصال باید با سایز رزوه قطعه مقابل مطابقت داشته باشد. برای مثال، بوشن 1/2 اینچ برای اتصال به رزوه نر متناظر طراحی می شود؛ بنابراین صرفا یکسان بودن قطر ظاهری قطعات برای انتخاب اتصال کافی نیست و نوع و استاندارد رزوه نیز باید کنترل شود.
از نظر روش تولید نیز بوشن های استنلس استیل صنعتی می توانند به روش فورج تولید شوند. در این روش، ماده اولیه مانند میلگرد یا قطعه فولادی پس از حرارت دهی تحت عملیات فورج قرار گرفته و سپس عملیات ماشینکاری و ایجاد رزوه انجام می شود. برای اتصالات استنلس استیل فورج، ASTM A182 و ابعاد ASME B16.11 از استانداردهای مورد اشاره در منابع هستند.

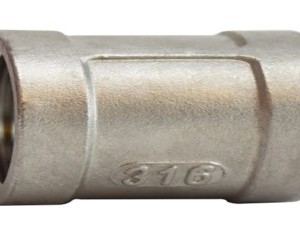

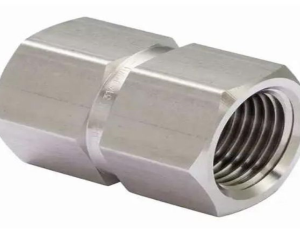

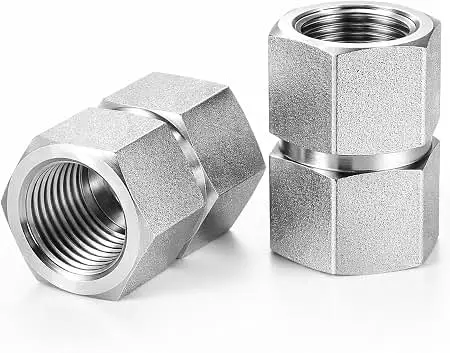

بوشن استیل 316
بوشن استیل 316 یکی از گزینه های مهم برای محیط هایی است که مقاومت خوردگی بالاتری نسبت به فولاد زنگ نزن 304 مورد نیاز است. وجود مولیبدن در ترکیب آلیاژی 316، مقاومت آن را در برابر خوردگی موضعی، به ویژه در محیط های حاوی کلرید، افزایش می دهد و به همین دلیل این گرید در بسیاری از تجهیزات فرایندی، محیط های دریایی و برخی کاربردهای شیمیایی مورد توجه قرار گرفته است.
در ساخت بوشن های صنعتی، گریدهای 316 و 316L در کنار 304 و 304L استفاده می شوند. منابع فنی مورد بررسی، ASTM A182 را به عنوان استاندارد متریال برای بوشن های استنلس استیل فورج با گریدهای F304/L و F316/L معرفی کرده اند. حرف L در 316L به نسخه کم کربن گرید اشاره دارد که در کاربردهای جوشکاری شده اهمیت بیشتری پیدا می کند.
مقایسه بوشن استیل 304 و 316
| ویژگی | بوشن استیل 304 | بوشن استیل 316 |
| مقاومت در برابر خوردگی | بالا | بسیار بالا |
| مقاومت در محیط های کلریدی | مناسب | بالاتر |
| مولیبدن | ندارد | دارد |
| کاربردهای متداول | آب، تاسیسات، صنایع عمومی، غذایی | شیمیایی، دریایی، سیالات خورنده و فرایندی |
| گرید کم کربن | 304L | 316L |
| هزینه نسبی | ارزانتر | گرانتر |
انتخاب بوشن 316 به معنای مناسب بودن آن برای هر محیط خورنده نیست. غلظت کلرید، دمای سرویس، ترکیب سیال، فشار و شرایط سطحی همگی بر عملکرد واقعی اتصال تاثیر دارند. بنابراین برای سرویس های حساس، انتخاب گرید باید بر اساس مشخصات فرایند و الزامات متریال پروژه انجام شود.
قیمت بوشن استیل
قیمت بوشن به یک عامل محدود نمی شود و ترکیبی از جنس، سایز، نوع اتصال، استاندارد ساخت و شرایط بازار است. بوشن 316 معمولا به دلیل ارزش بالاتر آلیاژ و ترکیب شیمیایی آن نسبت به بوشن 304 قیمت بیشتری دارد. افزایش سایز نیز با افزایش میزان ماده اولیه و ابعاد قطعه، هزینه نهایی را تغییر می دهد.
مهم ترین عوامل موثر بر قیمت بوشن استیل عبارتند از:
- گرید استیل: قیمت 304، 304L، 316 و 316L یکسان نیست و اختلاف قیمت آلیاژ پایه مستقیما روی محصول اثر می گذارد.
- سایز اسمی: با افزایش سایز، مقدار ماده اولیه و ابعاد قطعه افزایش پیدا می کند.
- نوع بوشن: بوشن های کامل، نیمه یا کاهنده از نظر میزان ماده مصرفی و فرایند تولید تفاوت دارند.
- نوع رزوه: رزوه های NPTو BSP یا سایر انواع رزوه نیازمند مشخصات و عملیات ماشینکاری متفاوت هستند.
- استاندارد ساخت: محصولاتی که مطابق استانداردهای مشخصی مانند ASTM A182 و ASME B16.11 تولید و کنترل می شوند، ممکن است هزینه متفاوتی نسبت به نمونه های عمومی داشته باشند.
- فشار کاری: رده فشاری اتصال، به ویژه در بوشن های صنعتی فورج، یکی از پارامترهای موثر بر طراحی و قیمت است. نمونه های صنعتی در فشارهای 3000، 6000 و 9000 نیز عرضه می شوند.
- نوسان قیمت جهانی استیل و مواد اولیه: تغییر قیمت نیکل، کروم، مولیبدن و فولاد ضد زنگ می تواند روی قیمت خرید اتصالات اثر بگذارد.
- موجودی و شرایط تامین: واردات، حجم سفارش، موجودی انبار و زمان تحویل نیز می توانند قیمت نهایی را تغییر دهند.
خرید بوشن
بوشن استیل زمانی عملکرد مناسبی در خط لوله خواهد داشت که نوع اتصال با آرایش سیستم و شرایط کاری آن هماهنگ باشد. برای یک مسیر رزوه ای معمولی، بوشن Full با دو رزوه داخلی می تواند دو قطعه رزوه نر را به یکدیگر متصل کند، در حالی که در تغییر قطر خط، استفاده از Reducing Coupling راهکار مناسب تری است. در نقاطی که قرار است یک انشعاب یا اتصال از روی لوله ایجاد شود نیز ساختار Half Coupling کاربرد متفاوتی دارد.
هنگام خرید بوشن، انتخاب گرید نیز باید بر اساس محیط سرویس انجام شود. استیل 304 برای بسیاری از کاربردهای عمومی انتخاب می شود، اما در محیط هایی که تماس با کلرید، رطوبت بالا یا سیالات خورنده مطرح است، گرید 316 به دلیل وجود مولیبدن می تواند مقاومت بیشتری در برابر خوردگی موضعی ارائه دهد. در کنار جنس، تطابق دقیق رزوه های دو طرف اتصال اهمیت زیادی دارد؛ برای مثال رزوه NPT نباید صرفا به دلیل مشابه بودن ابعاد اسمی با رزوه BSP به جای آن استفاده شود.
در هنگام سفارش بوشن، اطلاعاتی مانند سایز، گرید استیل، نوع رزوه، ساختار اتصال و فشار کاری مورد نیاز را اعلام کنید. برای پروژه های صنعتی، مشخص بودن استاندارد ساخت و متریال نیز اهمیت دارد و می تواند از انتخاب اتصال نامتناسب با الزامات فنی سیستم جلوگیری کند.
بوشن استیل را می توان برای طیف متنوعی از سیستم های لوله کشی از جمله انتقال آب و سیالات فرایندی، تجهیزات صنعتی، خطوط نفت و گاز، صنایع شیمیایی و برخی کاربردهای غذایی انتخاب کرد؛ با این حال، انتخاب گرید و ساختار اتصال باید متناسب با شرایط واقعی هر پروژه تعیین شود.
